理論編

自由自在なラッシング手法図

ドライコンテナラッシングポイント

フラットラック船内ラッシングポイント

ハーネス締めクロス締めベルト通し

ポイント数計算

戸口から見た図
横から見た図
上から見た図

10)対角線締め / 20トン:(20t−20t x 摩擦係数0.3)÷8.5t (AW200の使用規定強度ダブル)=1.64ヶ所
  提案→AW200 片側2ヶ所,最大固縛強度を使用規定強度ダブルの70%と見るなら、AW200片側3ヶ所

10_1 10_2 10_3

11)押さえ締め / ワイヤー・帯鉄の場合と同じく、固縛数が多く要る。
  固縛数を減らすには滑り止め用ゴムマットか、木材等で補強する。

11_1 11_2 11_3

12)ベルトの固定いろいろ(フラットラックを上から見た図 バックルの留め箇所)

12

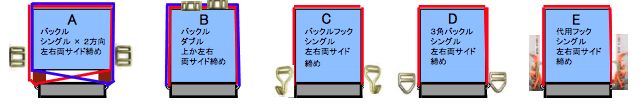

13)ベルトの固定いろいろ(フラットラックを前あるいは後ろから見た図 バックルの留め箇所)

13

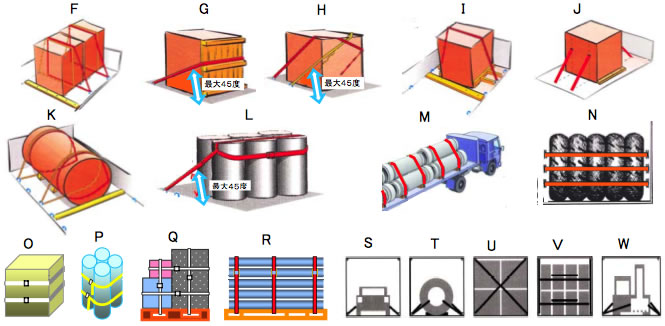

14

IMO決議 A.714(17)貨物の積付け及び固定に関する安全実施規則より一部抜粋

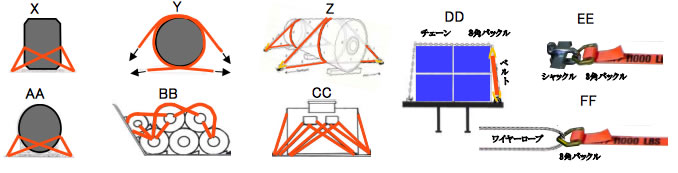

15
